描述

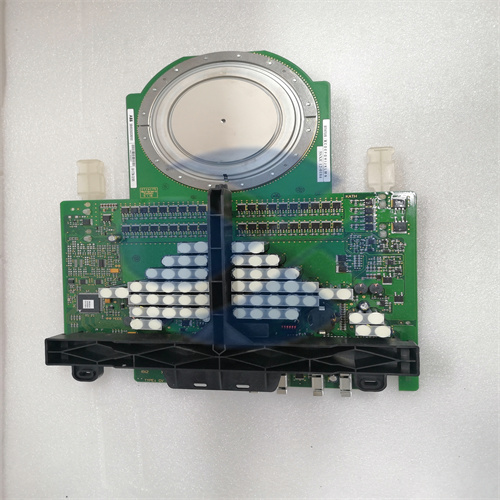

ABB GVC736CE101

ABB GVC736CE101（物料號：3BHB045647R0001）是一款高性能的IGCT（集成門極換流晶閘管，Integrated Gate Commutated Thyristor）控制模塊，通常與5SHY4045L0006、3BHB030310R0001、3BHE039203R0101等模塊配合使用，構成ABB ACS6000系列高壓變頻器或電力電子系統的核心控制單元。該模塊集成了門極驅動電路和控制功能，專為高功率、高電壓的工業應用設計，提供精確的電流控制和功率調節，適用于電力系統、工業自動化和新能源領域。GVC736CE101通過控制IGCT模塊的門極信號，實現高效的電力轉換和系統保護。

產品參數

以下為GVC736CE101的主要參數

工作電壓：支持高壓應用，典型值為3.3 kV至4.5 kV

控制信號：提供微秒級門極驅動信號，支持快速開關控制。

額定電流：支持高功率輸出，通常與2500 A或3000 A的IGCT模塊配合。

工作溫度：-40°C至+85°C（環境溫度），結溫最高可達125°C或140°C。

通信接口：支持標準工業通信協議（如Modbus、PROFIBUS或Ethernet），便于系統集成。

散熱方式：自然冷卻或風冷，視系統設計而定。

尺寸：約11.43 cm x 8.26 cm x 2.54 cm

重量：約0.1 kg至0.5 kg

保護功能：內置過流、過壓、欠壓和過熱保護機制，確保系統安全。

觸發方式：支持光觸發或電觸發，確保精確的導通和關斷。

產品規格

模塊類型：IGCT控制模塊，負責門極驅動、信號處理和系統保護。

系列：

5SHY系列：與5SHY4045L0006等IGCT模塊配套，屬于ABB高功率電力電子系列。

ACS6000系列：用于ABB ACS6000系列高壓變頻器，采用IGCT技術實現最大負載能力和最小部件數量。

封裝形式：工業級封裝（如DIP或定制模塊封裝），適合高可靠性應用。

接口：標準端子接口，支持與IGCT模塊及其他控制設備的快速連接。

可靠性：符合IEC和UL等國際標準，具備高抗干擾能力和長壽命。

控制模式：支持網絡指令模式和獨立運行模式，可通過外部控制器（如PLC）發送脈沖/方向信號或通過I/O端口觸發運動程序。

特征

高精度控制：提供微秒級門極驅動信號，精確控制IGCT的開關動作，優化電力轉換效率。

高可靠性：采用工業級設計，耐高溫、抗腐蝕，適合惡劣工業環境，經過嚴格測試和質量控制。

低損耗：優化門極驅動電路，減少控制過程中的能量損耗，提升系統能效。

模塊化設計：支持快速安裝、維護和替換，便于系統擴展和升級。

良好的隔離性能：實現輸入和輸出電路之間的電氣隔離，保護控制系統和被控設備免受相互干擾。

實時診斷：集成Drive Monitor功能，支持實時監控模塊狀態（如導通時間、漏電流），便于故障診斷和維護。

兼容性：與ABB HVDC Light?系統和ACS6000系列設備無縫集成，支持靈活的系統配置。

過載和短路保護：自動切斷電流或采取保護措施，防止設備因過載或短路受損。

靈活觸發：支持光觸發或電觸發，適應不同應用需求。

作用

門極驅動：為IGCT模塊（如5SHY4045L0006）提供精確的門極控制信號，確?？焖匍_(kāi)關和高效電力轉換。

電力控制：協調高壓電力系統的運行，精確控制電壓、電流大小及波形，提升電能質量。

系統保護：通過實時監控和多重保護功能（如過流、過壓、欠壓、過熱），防止系統異常，保護設備安全。

信號處理：處理外部控制信號與IGCT模塊之間的通信，提升系統響應速度和穩定性。

功率調節：實現精確的功率調節，滿足不同負載需求，優化能效和運行性能。

用途

ABB GVC736CE101通常作為IGCT系統（如5SHY4045L0006、3BHB030310R0001、3BHE039203R0101）的控制核心，與其他模塊配合使用，構成高效的電力電子系統，適用于以下場景：

電力系統：用于高壓直流輸電（HVDC）、靈活交流輸電系統（FACTS），實現遠距離大容量電力傳輸，提升電網穩定性和傳輸效率。

工業自動化：用于大型電機驅動系統，如冶金、礦業、水泥行業的軋機、提升機和攪拌機，實現節能運行和精確控制。

新能源發電：在風能和太陽能發電的逆變器中，控制直流-交流轉換，優化新能源并網效率和穩定性。

交通運輸：用于鐵路牽引系統或電動船舶，提供高效的電力控制和轉換。

應用領域

電力系統：

高壓直流輸電（HVDC）系統

靈活交流輸電系統（FACTS）

電力變電站和配電系統

工業自動化：

大型電機驅動（如風機、泵、壓縮機）

過程控制（如CNC機械、冶金、化工、造紙）

高壓變頻器（如ACS6000系列）

新能源：

風力發電逆變器

光伏發電系統

電動車輛充電系統

交通運輸：

鐵路牽引系統

船舶電力推進系統

磁懸浮列車

其他領域：

分布式控制系統（DCS）

可編程邏輯控制器（PLC）

張力控制和自動電壓調節

爐窯控制
